Блоковий тепловий пункт
автоматизація теплового пункту дозволяє скоротити витрати на опалення:
30% у житлових будинках
40% у адміністративних будівлях
Крупно-вузлове постачання
Блок поставляється розібраним на декілька частин, кожна з яких має зручну для транспортування масу.
Швидкий монтаж
Установка блокового теплового пункту займає до двох днів, а для його монтажу необхідно 3 особи слюсар, зварювальник та електрик.
1 рік технічного супроводу
При підключенні контролера до мережі інтернет, наш спеціаліст протягом першого опалювального сезону віддалено налаштує контролер на оптимальний режим та навчить вас його користуванню.
1 рік гарантії
Блокові теплові пункти комплектуються високоякісним європейським обладнанням, автоматикою Danfoss та насосами Wilo.
Підбирається лише по тепловому навантаженню
Проєктувальник отримає креслення у DWG та описову частину, для додавання у проєкт.
Безшумні насоси
У блокових теплових пунктах застосовані німецькі безшумні насоси з мокрим ротором і їх справді взагалі не чути.
як працює
автоматизований тепловий пункт
Задача автоматизованого теплового пункту – це підтримання температури води у системі опалення залежно від температури зовнішнього повітря, дня тижня та часу доби.
Керує роботою теплового пункту контролер в який вносяться побажання замовника, що до режиму роботи системи опалення. До контролера теплового пункту підключається датчик температури зовнішнього повітря і датчик температури теплоносія на подачі до системи опалення. На подаючому трубопроводі теплових мереж встановлюється клапан з електричним приводом, який також підʼєднується до контролера та може впливати на відбір води з теплових мереж, навіть до повного перекриття відбору у разі відсутності потреби будівлі в теплі.
Стабільну циркуляцію забезпечує безшумний циркуляційний насос незалежно від обʼєму води що відбирається з теплових мереж. Годинний протік води в системі опалення, не зміниться навіть при повному припиненні відбору з теплової мережі.
Регулятор перепаду тиску необхідний для стабілізації гідравлічного режиму на вводі теплової мережі, обмеження максимальної витрати теплоносія та створення оптимального режиму для регулятора теплового потоку.
Керування контролером і тепловим пунктом не складніше, ніж управління мобільним телефоном. А у разі підключення контролера до мережі інтернет - ви зможете керувати режимом роботи системи опалення з любого пристрою з доступом в інтернет на якому встановлено спеціальний додаток.

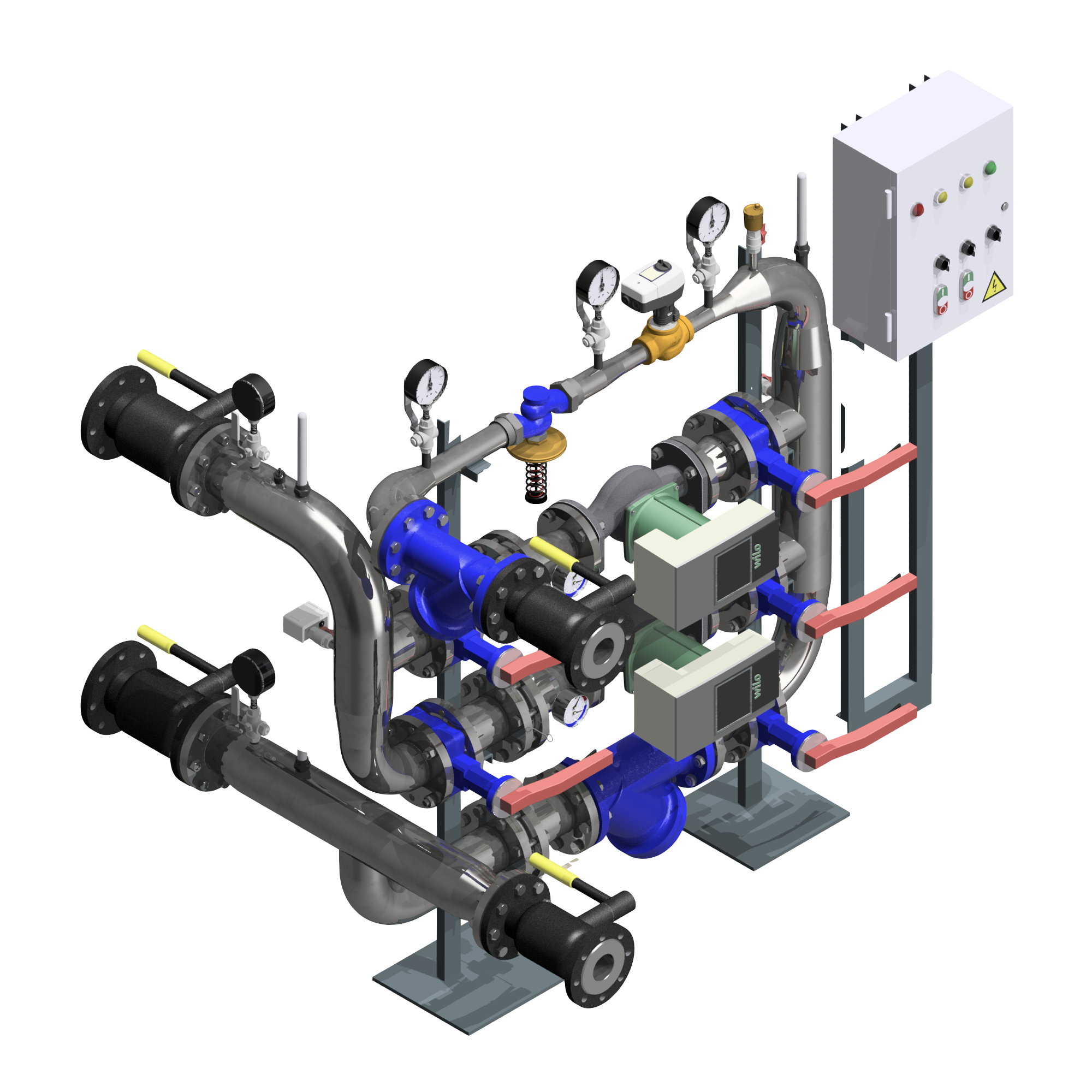

Блоковий тепловий пункт для підключення системи опалення по залежній схемі
SO-ZS - Індивідуальні теплові пункти з залежним приєднанням систем опалення до мереж централізованого теплопостачання. Підходять для встановлення у будинках до 12ти поверхів, де гідравлічний режим теплових мереж дозволяє залежне приєднання.
Цей тепловий пункт підходить для новобудов та будинків в яких виконується реконструкція з метою зменшення витрат на опалення та покращення якості теплопостачання.
| Найменування | Теплове навантаження |
Опалювальна площа |
Приблизна економія тепла |
Необхідна електрична потужність |
Вартість¹ в т.ч. ПДВ |
|---|---|---|---|---|---|
| SO-ZS 100 | 100 кВт | ~1400 м² | 37 Гкал/рік | 0.4 kW | 610 000 грн. |
| SO-ZS 200 | 200 кВт | ~2800 м² | 74 Гкал/рік | 0.6 kW | 711 000 грн. |
| SO-ZS 300 | 300 кВт | ~4000 м² | 111 Гкал/рік | 1.3 kW | 912 000 грн. |
| SO-ZS 500 | 500 кВт | ~7000 м² | 186 Гкал/рік | 1.5 kW | 997 000 грн. |
¹ Ціна теплового пункту включає, доставку блокового теплового пункту на обʼєкт, збирання, виконання першого пуску та налагодження ІТП на погоджений із замовником режим роботи (ПНР).
Блоковий тепловий пункт для підключення системи опалення до котельні
SO-3H - Індивідуальні теплові пункти з залежним приєднанням систем опалення до котельні або мереж централізованого теплопостачання. Підходять для встановлення у будинках до 12ти поверхів, де гідравлічний режим теплових мереж дозволяє залежне приєднання, а навводі перепад тиску між подаючим і зворотнім турбопроводом менше за 0.7бар. Крім того блоковий ІТП може бути використано для автоматизації систем опалення що працюють без змішування (на "прямй воді").
Цей тепловий пункт підходить для новобудов та будинків в яких виконується реконструкція з метою зменшення витрат на опалення та покращення якості теплопостачання.
| Найменування | Теплове навантаження |
Опалювальна площа |
Приблизна економія тепла |
Необхідна електрична потужність |
Вартість¹ в т.ч. ПДВ |
|---|---|---|---|---|---|
| SO-3H 100 | 100 кВт | ~1400 м² | 37 Гкал/рік | 0.4 kW | 568 000 грн. |
| SO-3H 200 | 200 кВт | ~2800 м² | 74 Гкал/рік | 0.9 kW | 758 000 грн. |
| SO-3H 300 | 300 кВт | ~4000 м² | 111 Гкал/рік | 1.3 kW | 859 000 грн. |
| SO-3H 500 | 500 кВт | ~7000 м² | 186 Гкал/рік | 1.5 kW | 1 023 000 грн. |
¹ Ціна теплового пункту включає, доставку блокового теплового пункту на обʼєкт, збирання, виконання першого пуску та налагодження ІТП на погоджений із замовником режим роботи (ПНР).
Блоковий тепловий пункт для підключення системи опалення по незалежній схемі
SO-NS - Індивідуальні теплові пункти з незалежним приєднанням систем опалення до мереж централізованого теплопостачання. Підходять для встановлення у будинках з 12тю і більше поверхів, а також якщо гідравлічний режим теплових мереж не дозволяє використати залежне приєднання.
Цей тепловий пункт підходить для новобудов та будинків в яких виконується реконструкція з метою зменшення витрат на опалення та покращення якості теплопостачання.
| Найменування | Теплове навантаження |
Опалювальна площа |
Приблизна економія тепла |
Необхідна електрична потужність |
Вартість¹ в т.ч. ПДВ |
|---|---|---|---|---|---|
| SO-NS 100 | 100 кВт | ~1400 м² | 37 Гкал/рік | 0.4 kW | 875 000 грн. |
| SO-NS 200 | 200 кВт | ~2800 м² | 74 Гкал/рік | 0.9 kW | 1 076 000 грн. |
| SO-NS 300 | 300 кВт | ~4000 м² | 111 Гкал/рік | 1.3 kW | 1 166 000 грн. |
| SO-NS 500 | 500 кВт | ~7000 м² | 186 Гкал/рік | 1.5 kW | 1 347 000 грн. |
¹ Ціна теплового пункту включає, доставку блокового теплового пункту на обʼєкт, збирання, виконання першого пуску та налагодження ІТП на погоджений із замовником режим роботи (ПНР).

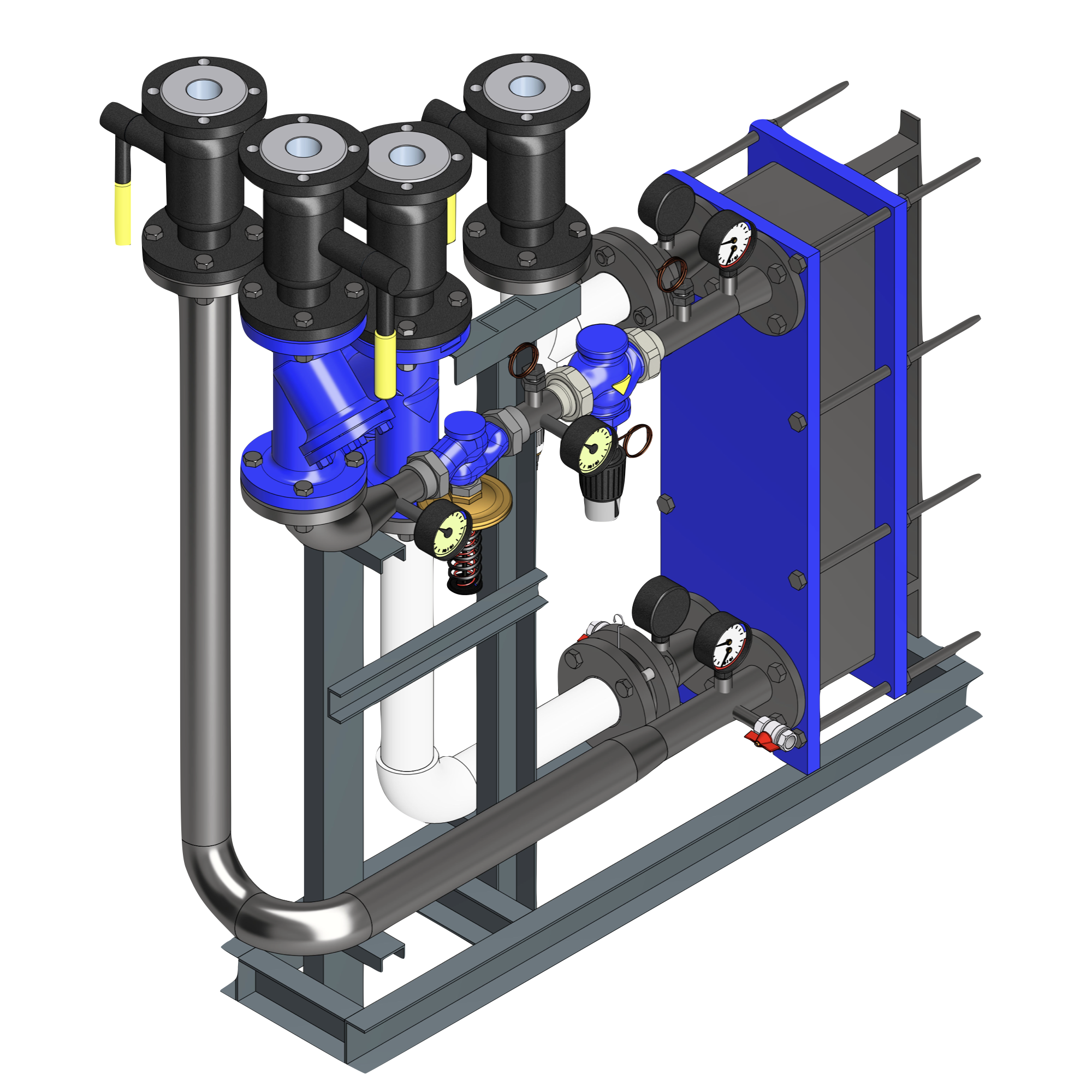

Блоковий тепловий пункт для підключення системи
Гарячого Водопостачання (ГВП)
GV-BC - Індивідуальні теплові пункти для підключення системи гарячого водопостачання до мереж централізованого теплопостачання. Підходять для встановлення у будинках де передбачається централізований нагрів водопровдіної води за рахунок охолодження у теплообмінному апараті технічної води з теплових мереж.
Цей тепловий пункт підходить для новобудов та будинків в яких виконується реконструкція з метою зменшення витрат на гаряче водопостачання та покращення якості теплопостачання.
| Найменування | Теплове навантаження |
Нагрів води за годину | Вартість¹ в т.ч. ПДВ |
|---|---|---|---|
| GV-BC 50 | 50 кВт | 0.9 м³/год | 228 000 грн. |
| GV-BC 100 | 100 кВт | 1.8 м³/год | 318 000 грн. |
| GV-BC 150 | 150 кВт | 2.6 м³/год | 345 000 грн. |
| GV-BC 200 | 200 кВт | 3.5 м³/год | 371 000 грн. |
| GV-BC 350 | 350 кВт | 6.1 м³/год | 435 000 грн. |
| GV-BC 500 | 500 кВт | 8.7 м³/год | 488 000 грн. |
| GV-BC 700 | 700 кВт | 12.2 м³/год | 515 000 грн. |
¹ Ціна теплового пункту включає, доставку блокового теплового пункту на обʼєкт, збирання, виконання першого пуску та налагодження ІТП на погоджений із замовником режим роботи (ПНР).
