Модульный тепловой пункт
автоматизация теплового пункта позволяет сократить расходы на отопление:
30% в жилых домах
40% в административных зданиях
Крупно-узловая поставка
Блок поставляется разобранным на несколько частей, каждая из которых имеет удобную для транспортировки массу.
Быстрый монтаж
Установка модульного теплового пункта занимает до двух дней, а для его монтажа необходимо 3 человека слесарь, сварщик и электрик.
1 год технического сопровождения
При подключении контроллера к сети интернет наш специалист в течение первого отопительного сезона удаленно настроит контроллер на оптимальный режим и научит вас его пользованию.
1 год гарантии
Блочные тепловые пункты комплектуются высококачественным европейским оборудованием, автоматикой Danfoss и насосами Wilo.
Подбирается только по тепловой нагрузке
Проектировщик получит чертеж в DWG и описательную часть для добавления в проект.
Бесшумные насосы
В модульных тепловых пунктах применены немецкие бесшумные насосы с мокрым ротором и их действительно вообще не слышно.
как работает
автоматизированный тепловой пункт
Задача автоматизированного теплового пункта – поддержание температуры воды в системе отопления в зависимости от температуры наружного воздуха, дня недели и времени суток.
Управляет работой теплового пункта контроллер в который вносятся пожелания заказчика по режиму работы системы отопления. К контроллеру теплового пункта подключается датчик температуры наружного воздуха и датчик температуры теплоносителя на подаче в систему отопления. На подающем трубопроводе тепловых сетей устанавливается клапан с электрическим приводом, который также подключается к контроллеру и может влиять на отбор воды из тепловых сетей вплоть до полного перекрытия в случае отсутствия потребности в тепле.
Стабильную циркуляцию обеспечивает бесшумный циркуляционный насос независимо от объема отбираемой из тепловых сетей воды. Часовой проток воды в системе отопления не изменится даже при полном прекращении отбора из тепловой сети.
Регулятор перепада давления необходим для стабилизации гидравлического режима на вводе тепловой сети, ограничения максимального расхода теплоносителя и создания оптимального режима для регулятора теплового потока.
Управление контроллером и тепловым пунктом не сложнее, чем управление мобильным телефоном. А в случае подключения контроллера к сети интернет – вы сможете управлять режимом работы системы отопления с любого устройства с доступом в интернет на котором установлено специальное приложение.

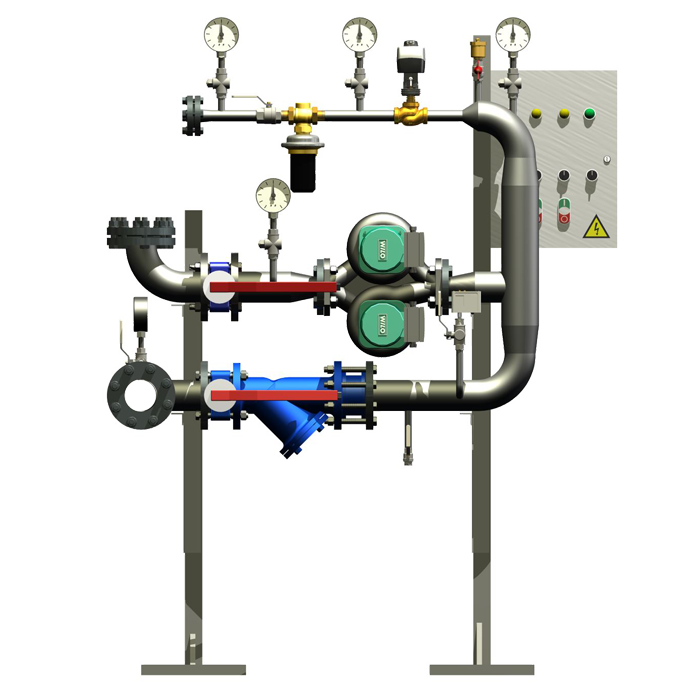

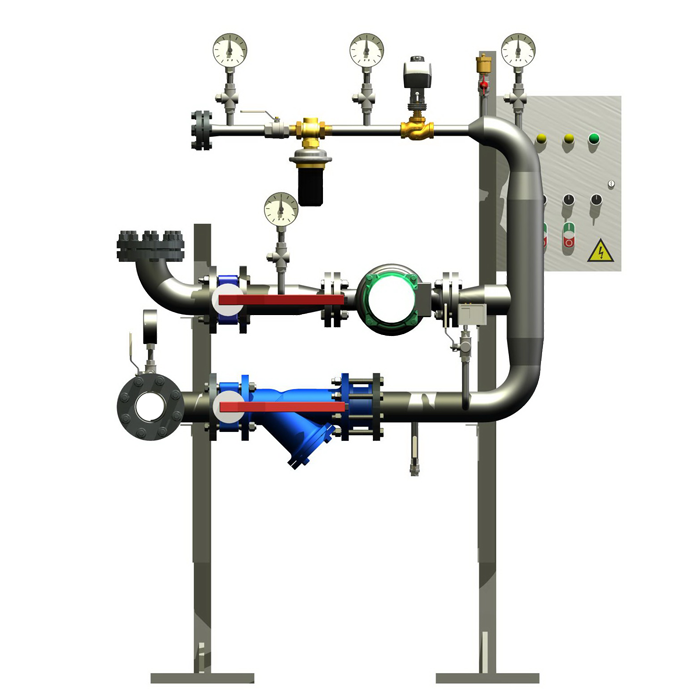

Модульный тепловой пункт для подключения системы отопления по зависимой схеме
SO-ZS - Индивидуальные тепловые пункты с зависимым подсоединением систем отопления к сетям централизованного теплоснабжения. Подходят для установки в домах до 12ти этажей, где гидравлический режим тепловых сетей позволяет зависимое присоединение.

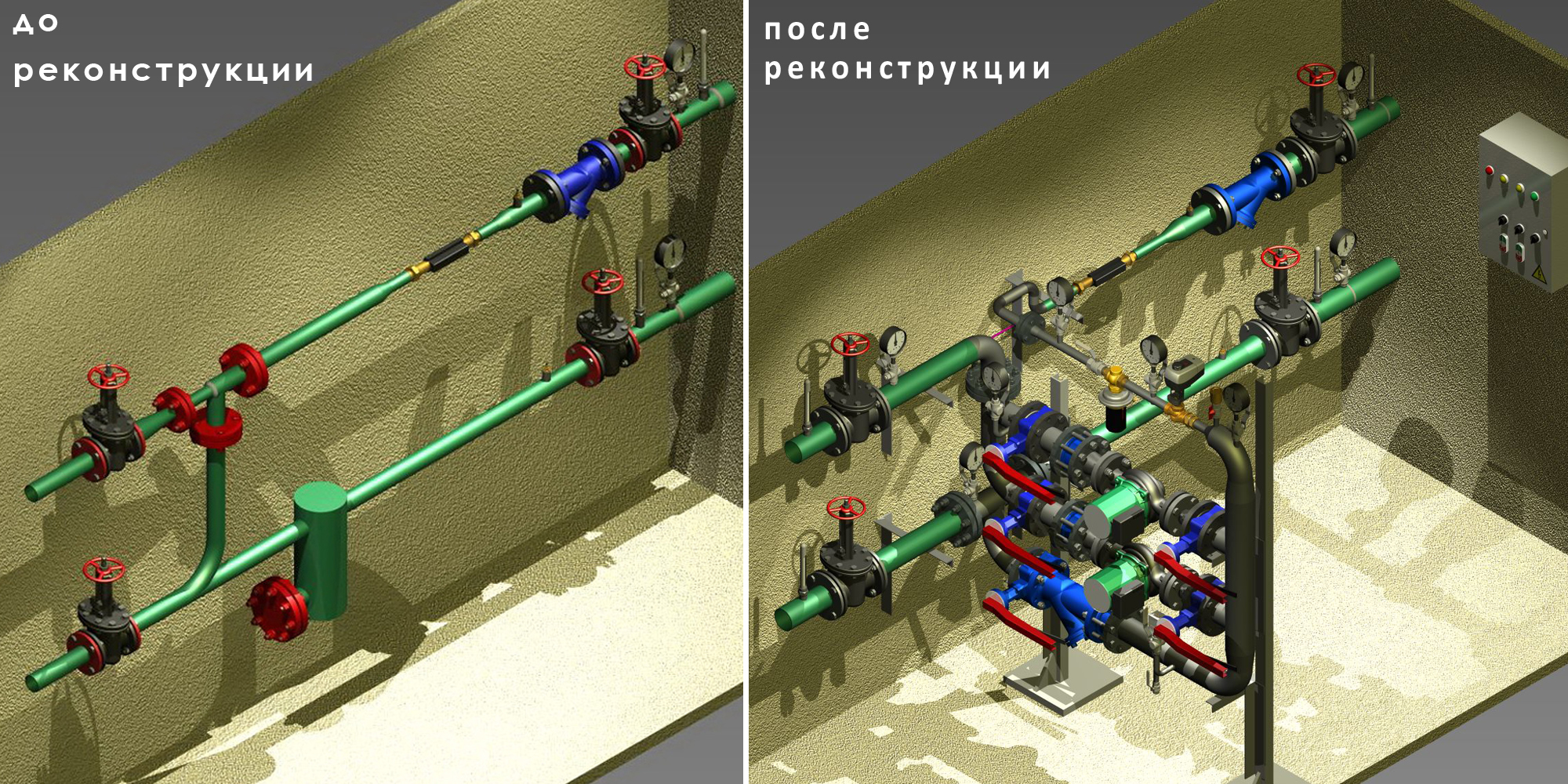

Данный тепловой пункт подходит для новостроек и зданий в которых выполняется реконструкция с целью уменьшения затрат на отопление и улучшения качества теплоснабжения.
| Наименование | Тепловая нагрузка |
Отапливаемая площадь |
Приблизительная экономия тепла |
Необходима электрическая мощность |
Стоимость¹ в т.ч. НДС |
|---|---|---|---|---|---|
| SO-ZS 100 | 100 кВт | ~1400 м² | 37 Гкал/год | 0.4 kW | 610 000 грн. |
| SO-ZS 200 | 200 кВт | ~2800 м² | 74 Гкал/год | 0.6 kW | 711 000 грн. |
| SO-ZS 300 | 300 кВт | ~4000 м² | 111 Гкал/год | 1.3 kW | 912 000 грн. |
| SO-ZS 500 | 500 кВт | ~7000 м² | 186 Гкал/год | 1.5 kW | 997 000 грн. |
¹ Цена теплового пункта включает доставку блочного теплового пункта на объект, сборку, выполнение первого пуска и наладку ИТП на согласованный с заказчиком режим работы (ПНР).

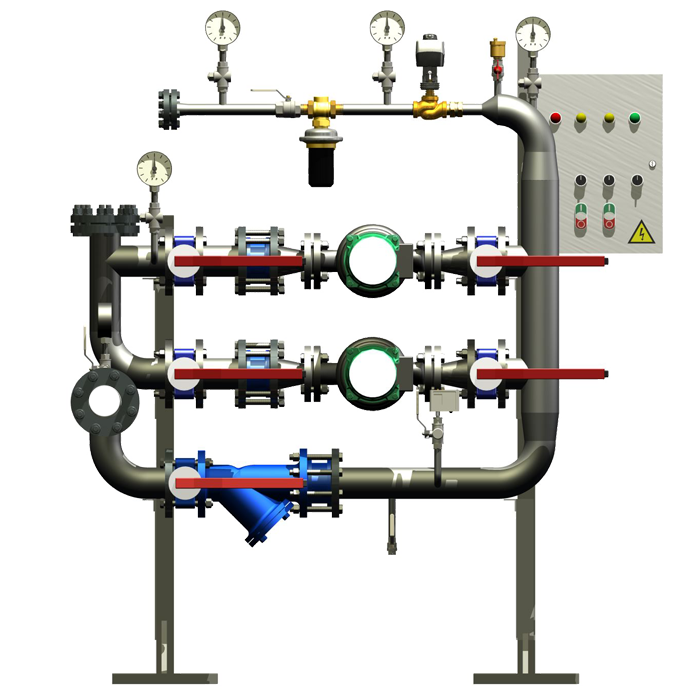

Модульный тепловой пункт для подключения системы отопления к котельне
SO-3H - Индивидуальные тепловые пункты с зависимым подключением систем отопления к котельне и сетям централизованного теплоснабжения. Подходят для установки в домах до 12 этажей, где гидравлический режим тепловых сетей позволяет зависимое подключение, а на вводе перепад давления между подающим и обратным трубопроводом менее 0.7 бар. Кроме того, модульный ИТП может быть использован для автоматизации систем отопления, которые работают без смешивания (на "прямой воде").
Этот тепловой пункт подходит для новостроек и зданий, в которых проводится реконструкция с целью снижения затрат на отопление и улучшения качества теплоснабжения.
| Наименование | Тепловая нагрузка |
Отапливаемая площадь |
Приблизительная экономия тепла |
Необходима электрическая мощность |
Стоимость¹ в т.ч. НДС |
|---|---|---|---|---|---|
| SO-3H 100 | 100 кВт | ~1400 м² | 37 Гкал/год | 0.4 kW | 568 000 грн. |
| SO-3H 200 | 200 кВт | ~2800 м² | 74 Гкал/год | 0.9 kW | 758 000 грн. |
| SO-3H 300 | 300 кВт | ~4000 м² | 111 Гкал/год | 1.3 kW | 859 000 грн. |
| SO-3H 500 | 500 кВт | ~7000 м² | 186 Гкал/год | 1.5 kW | 1 023 000 грн. |
¹ Цена теплового пункта включает доставку блочного теплового пункта на объект, сборку, выполнение первого пуска и наладку ИТП на согласованный с заказчиком режим работы (ПНР).
Модульный тепловой пункт для подключения системы отопления по независимой схеме
SO-NS - Индивидуальные тепловые пункты с независимым подключением систем отопления к сетям централизованного теплоснабжения. Подходят для установки в домах 12ти и более этажей, а также если гидравлический режим тепловых сетей не позволяет использовать зависимое подключение.
Данный тепловой пункт подходит для новостроек и домов в которых выполняется реконструкция с целью уменьшения расходов на отопление и улучшения качества теплоснабжения.
| Наименование | Тепловая нагрузка |
Отапливаемая площадь |
Приблизительная экономия тепла |
Необходима электрическая мощность |
Стоимость¹ в т.ч. НДС |
|---|---|---|---|---|---|
| SO-NS 100 | 100 кВт | ~1400 м² | 37 Гкал/год | 0.4 kW | 875 000 грн. |
| SO-NS 200 | 200 кВт | ~2800 м² | 74 Гкал/год | 0.9 kW | 1 076 000 грн. |
| SO-NS 300 | 300 кВт | ~4000 м² | 111 Гкал/год | 1.3 kW | 1 166 000 грн. |
| SO-NS 500 | 500 кВт | ~7000 м² | 186 Гкал/год | 1.5 kW | 1 347 000 грн. |
¹ Цена теплового пункта включает доставку блочного теплового пункта на объект, сборку, выполнение первого пуска и наладку ИТП на согласованный с заказчиком режим работы (ПНР).
Блочный тепловой пункт для подключения системы
Горячего Водоснабжения (ГВС)
GV-BC — Индивидуальные тепловые пункты для подключения систем горячего водоснабжения к сетям централизованного теплоснабжения. Подходят для установки в зданиях, где предусмотрен централизованный нагрев водопроводной воды за счёт охлаждения технической воды из тепловых сетей в теплообменном аппарате.
Этот тепловой пункт подходит для новостроек и зданий, где проводится реконструкция с целью снижения затрат на горячее водоснабжение и повышения качества теплоснабжения.
| Наименование | Тепловая нагрузка |
Нагрев воды в час | Стоимость¹ в т.ч. НДС |
|---|---|---|---|
| GV-BC 50 | 50 кВт | 0.9 м³/час | 228 000 грн. |
| GV-BC 100 | 100 кВт | 1.8 м³/час | 318 000 грн. |
| GV-BC 150 | 150 кВт | 2.6 м³/час | 345 000 грн. |
| GV-BC 200 | 200 кВт | 3.5 м³/час | 371 000 грн. |
| GV-BC 350 | 350 кВт | 6.1 м³/час | 435 000 грн. |
| GV-BC 500 | 500 кВт | 8.7 м³/час | 488 000 грн. |
| GV-BC 700 | 700 кВт | 12.2 м³/час | 515 000 грн. |
¹ Цена теплового пункта включает доставку блочного теплового пункта на объект, сборку, выполнение первого пуска и наладку ИТП на согласованный с заказчиком режим работы (ПНР).
